A175LB автоматична етикетираща машина, 40–120 бр./мин, етикети до 175 mm

A175LB автоматична етикетираща машина

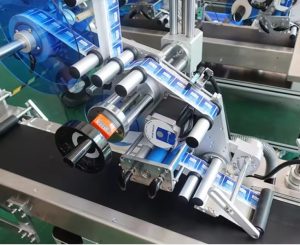

A175LB е автоматична етикетираща машина за плоски повърхности. Продуктът се поставя на лентовия транспортьор, машината го отвежда до главата, засича го, отлепя етикета от подложката и го притиска, а операторът само подава и прибира.

Етикетира 40 до 120 броя в минута, което е етикет на всяка половин секунда при максимална скорост, и държи етикета в рамките на ±1 mm от желаното място.

Позицията на етикета се задава от панела, а главата се регулира по височина и напред-назад според продукта. Забавянето между фотоклетката и главата определя къде ще попадне етикетът, затова се променя на малки стъпки и се проверява на реален продукт. След поставянето притискащ механизъм изглажда етикета, така че няма мехурчета и повдигнати ъгли. Етикет с декларация, баркод и адрес се поставя с едно преминаване.

Главата се настройва на височината на продукта, за да се полага етикетът гладко, а не да се влачи по повърхността. Продуктът върви по водачите успоредно на лентата с етикети, защото иначе етикетът винаги се поставя под ъгъл. Спирачката и ролките държат подложката опъната: хлабава лента води до криво поставен етикет. Хартиените остатъци, ролките и електрическото табло се почистват с алкохол или неутрален препарат, а лещата на сензора – с мека четка, без киселинни препарати и абразиви.

Етикетите могат да са 6 до 250 mm дълги и 20 до 175 mm широки, а продуктите 40 до 250 mm дълги, 40 до 200 mm широки и 0,2 до 100 mm високи. От плоска карта до пълна кутия.

Лентовият транспортьор и главата се задвижват от стъпков двигател с PLC управление, така че разстоянието се повтаря всеки цикъл. Машината консумира 400 W от контакт 110 V или 220 V и заема 1500 × 650 × 1400 mm на пода.

A175LB етикетираща машина в производство

A175LB се използва в производствени, опаковъчни, логистични и дистрибуционни среди, където се изисква прецизно поставяне на етикети върху плоски продукти. Подходяща е за кутии, тарелки, ръкави и плоски индустриални компоненти, които са в рамките на определените размери на продукта. Типични приложения са опаковане на храни, фармацевтични продукти, стоки за бита и електроника, както и етикетиране за инвентаризация и проследимост в логистични центрове.

Машината е проектирана за интеграция в линейни производствени линии с ляво-дясно движение на продуктите. Може да се постави между входящи и изходящи конвейери, като поддържа както партидни, така и непрекъснати процеси. Компактните размери позволяват интеграция при ограничено пространство.

Операторите зареждат продуктите върху конвейера и ги отстраняват след етикетиране. За най-добри резултати системата изисква стабилна ориентация и подравняване на продуктите. Регулируемите водачи и механизми за позициониране на главата помагат за поддържане на точност и повторяемост при различни артикули. Операторът следи наличността на ролката с етикети, проверява опъна и контролира поставянето на етикетите по време на производствения процес.

Технически характеристики

A175LB етикетираща машина на видео

▶

Какво променя автоматичната етикетираща машина

• Един човек вместо трима. 40 до 120 броя в минута е повече, отколкото човек може да етикетира ръчно, и машината не се забавя в края на смяната.
• Всеки етикет на едно и също място. ±1 mm, защото продуктът се засича с фотоклетка, а етикетът се подава със стъпков двигател, не на ръка.
• Етикети до 175 mm ширина. Широк етикет с декларация, баркод и адрес се поставя с едно преминаване.
• От карта до кутия. Продукти от 0,2 до 100 mm височина се обработват на една и съща машина; главата се регулира по височина и напред-назад.
• Притиска етикета с ролка. След поставяне на етикета, притискащ механизъм го изглажда, така че няма мехурчета и повдигнати ъгли.
• Обикновен контакт. 400 W при 110 V или 220 V. Не е нужен сгъстен въздух и няма трифазно захранване.

Оборудване

• Автоматична етикетираща машина за плоски повърхности, модел AFLB175
• Скорост на етикетиране 40–120 бр./мин
• Точност на етикетиране ±1 mm
• Размер на етикета 6–250 mm дължина, 20–175 mm ширина
• Размер на продукта 40–250 × 40–200 × 0,2–100 mm
• Задвижване със стъпков двигател и PLC управление
• Посока на движение отляво надясно
• Главата се регулира по височина и напред-назад
• Притискаща ролка за изглаждане на етикета
• Захранване 110 V или 220 V, 50–60 Hz, 400 W
• Машина 1500 × 650 × 1400 mm, 260 kg
• 12 месеца гаранция

Как се поставя етикетът

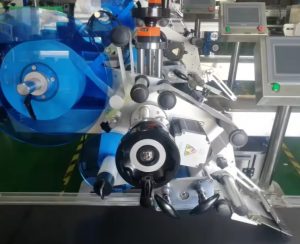

1. Поставете ролката с етикети на подавача, прекарайте подложката през отлепващия ръб до пренавивача и настройте спирачката, така че лентата да е опъната.
2. Настройте височината и позицията напред-назад на главата според продукта си и задайте позицията на етикета от панела.
3. Подредете продуктите върху лентовия транспортьор по водачите, един след друг.
4. Фотоклетката засича продукта, тяговият мотор подава етикета, а отлепващият ръб го предава на продукта.
5. Притискащата ролка изглажда етикета и продуктът излиза от машината етикетиран.

Настройки и поддръжка

• Позиция на етикета. Забавянето между фотоклетката и главата определя къде ще попадне етикетът. Променяйте го на малки стъпки и проверявайте на реален продукт.
• Опъване на лентата. Спирачката и ролките държат подложката опъната. Хлабава лента води до криво поставен етикет.
• Височина на главата. Настройте на височината на продукта, така че етикетът да се полага гладко, а не да се влачи по повърхността.
• Водачи за продукта. Продуктът трябва да върви успоредно на лентата с етикети. Ако не са успоредни, етикетът винаги ще се поставя под ъгъл.
• Почистване. Почиствайте хартиените остатъци, ролките и електрическото табло с алкохол или неутрален препарат, а лещата на сензора с мека четка. Не използвайте киселинни препарати или абразиви.
• Редовни проверки. Сменяйте предпазителя при стареене и пръскайте стоманените части с антикорозионно масло. Машината работи при стайна температура, без влага и изпарения.

Преди да поръчате

Цената е на тази страница. Етикетираща машина се избира според продукта и етикета, затова проверете следното преди поръчка:

• Размер на продукта. 40–250 mm дължина, 40–200 mm ширина и 0,2–100 mm височина, с плоска горна повърхност.
• Размер на етикета. 6–250 mm дължина и 20–175 mm ширина, на ролка с подложка.
• Производителност. 40–120 броя в минута, което е 2400 до 7200 на час. Оставете резерв за смяна на ролки.
• Място. 1500 × 650 × 1400 mm и 260 kg на пода, плюс място за подаване и прибиране.
• По-малка машина. За работен плот и по-бавна линия, T160LB етикетира 30 до 80 броя в минута, висока е 800 mm и се поставя на работна маса.
• Доставка. Машината се транспортира в сандък, 2,37 m³ и 280 kg брутно тегло.
