SMITH Самоповдигащ електрически стакер 500kg 1500mm

SMITH Самоповдигащ електрически стакер 500kg 1500mm

SMITH самоповдигащ електрически стакер 500kg 1500mm е подходящ за товарене, разтоварване и обработка на стоки върху палети и може да се транспортира нагоре и надолу заедно със стоката във/от превозни средства. Отличава се с компактни размери, плавна работа, отлични характеристики и удобство при използване. Самоповдигащият стакер се състои от повдигащ цилиндър, компоненти на вътрешна и външна мачта, рама, подвижна седалка на мачтата, повдигащи вилици и ръкохватка, захранване и други електрически компоненти.

Това е универсално и ефективно логистично оборудване, създадено да направи задачите по вътрешнозаводска логистика по-лесни и по-безопасни. С максимална товароносимост 500kg и височина на повдигане 1500mm, машината е идеална за ванове и доставни камиони. Една от ключовите ѝ характеристики е самоповдигащият механизъм – стакерът може да повдига сам себе си във ван или камион. Това прави работата по-ергономична и удобна. Доставчиците вече не е нужно да натоварват гърба или ръцете си при повдигане на тежки товари, което намалява риска от трудови травми и повишава производителността.

Компактният дизайн и малкият радиус на завой улесняват маневрирането в тесни пространства, като тесни коридори или претрупани складови зони. Друго предимство е издръжливостта и надеждността. Стакерът е изработен от висококачествени материали, като стомана и алуминий, които издържат на интензивна употреба и тежки условия. Хидравличната система е проектирана да не изисква поддръжка, така че операторите да се фокусират върху работата си без излишни престои или ремонти. По отношение на безопасността машината разполага с редица функции за защита както на оператора, така и на товара.



Приложения

Самотоварещият палетен стакер е подходящ за различни доставни камиони и ванове, включително комби автомобили, камиони и контейнерни ремаркета.



Размери и ключови характеристики

• Обща дължина: 1555mm
• Обща ширина: 790mm
• Обща височина: 1817mm
• Мин. радиус на завой: 1120mm
• Размер на вилите: 540*1150mm
• Контролер Curtis
• Батерия (2*12V/75AH)
• Външно зарядно (24V/10A)
• Време за зареждане: 7–8 часа
• Време на работа: 50 работни цикъла (товарене и разтоварване с товар се счита за 1 цикъл)



Видео

▶



Ключови конструктивни особености

• Система за управление с двоен маслен контур:
  Електрическият стакер използва система за управление с двоен маслен контур за прецизен контрол на движенията. Двупосочното движение на буталния прът на цилиндъра е ключова характеристика, която осигурява адаптивност при различни работни сценарии.
• Независима вътрешна мачта:
  Самостоятелността на вътрешната мачта е отличителна особеност. Свързана директно с болта на вилите, вертикалното ѝ движение елиминира необходимостта от прехвърляне чрез ролкова плоча и оптимизира процеса на повдигане.
• Подвижна седалка на мачтата:
  Седалката е проектирана за относително движение при повдигане на мачтата или товарните вилици и се изтегля, когато стоката достигне височината на платформата. Този плавен цикъл повишава ефективността.



Предимства

1. Многофункционалност: Съчетава транспортиране, стифиране и самоповдигане за многофункционално решение за обработка на материали.
2. Ефективно товарене и разтоварване: Може да се изкачва в товарното отделение, което го прави ценен помощник за водачи на автомобили и камиони при обработка на товари.
3. Лек и удобен за работа: Проектиран за лесна експлоатация с лека конструкция, осигуряваща комфорт при използване.
4. Подобрена маневреност: С опорни крака с водещо колело с люлеещ се механизъм за плавно избутване на оборудването в товарното отделение. Допълнително използва цилиндър с двойна връзка за последователно заключване и повдигане.



Технически данни

Модел	SXCDS0515
Товароносимост	500	Q(Kg)
Център на товара	400	C(mm)
Тип повдигане	Електрическо
Тип управление	Пешеходно (управление от оператор, който върви)
Материал	Найлон/PU
Междуосие	850	y(mm)
Предна колея	380	W1(mm)
Задна колея	672	b10(mm)
Брой управляеми/товарни/балансни колела	2/2/6
Размер на товарните колела	Φ80×50	mm
Размер на управляемото колело	Φ100×45	mm
Размер на балансните колела	Φ40×30	mm
Размер на помощното колело	Φ30×30	mm
Мин. височина на вилите	90	mm
Макс. височина на вилите	1300	h3(mm)
Външна ширина на вилите	540	W3(mm)
Вътрешна ширина на вилите	220	mm
Дължина на вилите	1150	L(mm)
Размер на единична вилица	160X60	e/s(mm)
Обща дължина	1555	L1(mm)
Обща ширина	790	W(mm)
Обща височина	1817	H1(mm)
Обща височина (след повдигане на мачтата)	3070	H4(mm)
Мин. радиус на завой	1120	Wa(mm)
Скорост на повдигане (натоварен/ненатоварен)	70/100	mm/s
Скорост на спускане (натоварен/ненатоварен)	100/80	mm/s
Двигател за повдигане	12/0.8	Kw
Капацитет на батерията	12/33	V/Ah
Тегло на батерията	10	Kg
Нетно тегло	235	Kg



Крива на повдигане



Ползи

1. Универсално логистично оборудване:
   • Съчетава функции на стакер и задна товарна платформа за ефективна обработка на материали.
2. Прецизна изработка:
   • Съдържа ключови компоненти като повдигащ механизъм, здрава рама и ръкохватка CURTIS.
3. Компактен и ефективен:
   • Компактни размери, плавна работа и отлични характеристики за разнообразни нужди при обработка.
4. Самоповдигащ механизъм:
   • Уникалната способност за самоповдигане подобрява ергономията и удобството за потребителя.
5. Идеален за ванове и камиони:
   • Максимална товароносимост 500kg и височина на повдигане 1500mm – подходящ за доставни превозни средства.
6. Маневреност в тесни пространства:
   • Компактен дизайн и малък радиус на завой за лесно придвижване в ограничени зони.
7. Здрава и надеждна конструкция:
   • Изработен от висококачествени материали като стомана и алуминий за дълъг експлоатационен живот.
8. Хидравлична система без нужда от поддръжка:
   • Проектирана да минимизира престои и ремонти, за да могат операторите да се фокусират върху задачите.
9. Система за управление с двоен маслен контур:
   • Осигурява прецизен контрол на движенията с двупосочен бутален прът на цилиндъра.



Габаритни размери



Как работи машината?

Процедура за товарене и разтоварване:

Преди работа:

• Уверете се, че теглото на товара не надвишава товароносимостта на самоповдигащия палетен стакер
• Вкарайте вилите в пространството под палета, като позиционирате товара така, че да е центриран спрямо центъра на товара
• Натиснете горния бутон (десен), за да повдигнете леко товара, след което отпуснете бутона, за да издърпате машината
• Уверете се, че стойката на мачтата е на разстояние до 80mm от ръба на товарното отделение, като избягвате допълнителни елементи на каросерията.



Товарене на стоки в превозното средство:

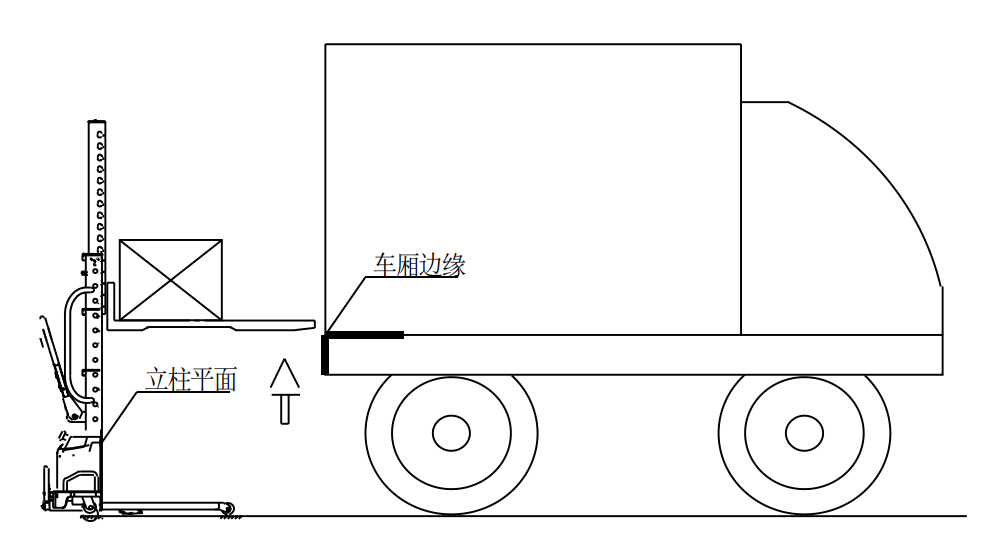

a. Приближаване до превозното средство:

• Позиционирайте самоповдигащия палетен стакер отстрани на доставното превозно средство
• Уверете се, че върхът на вилите е на поне 10cm от превозното средство
• Натиснете бутона за повдигане, за да повдигнете товара

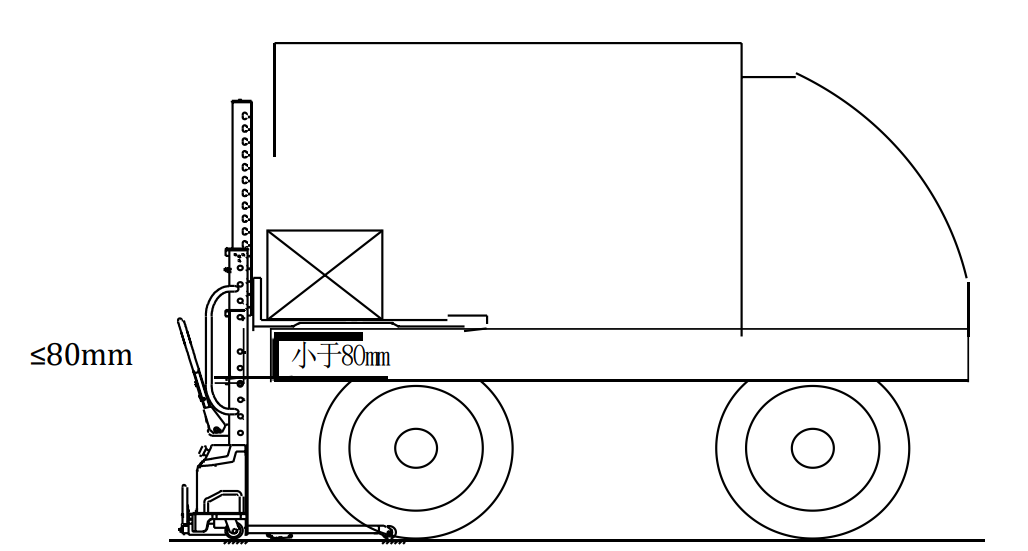

b. Поставяне на стоката в товарното отделение:

• След като повдигнете стоката малко над нивото на платформата на превозното средство, отпуснете бутона за повдигане.
• Бавно избутайте машината в превозното средство.
• Уверете се, че стойката на мачтата е на разстояние до 80mm от ръба на товарното отделение, като избягвате допълнителни елементи на каросерията.

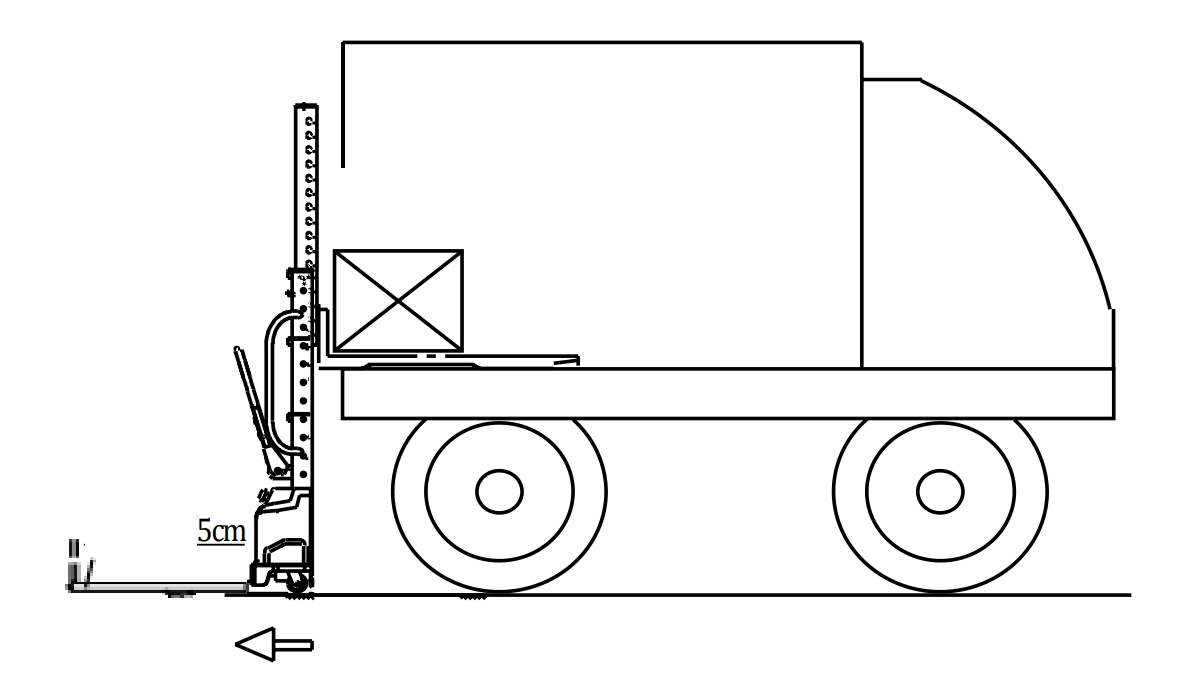

c. Издърпване на платформата:

• Натиснете бутона за спускане, за да свалите вилите до платформата на превозното средство
• Повдигнете мачтата, докато седалката на мачтата стане на повече от 5cm над земята
• Задръжте стакера и издърпайте платформата на машината назад до ограничителя

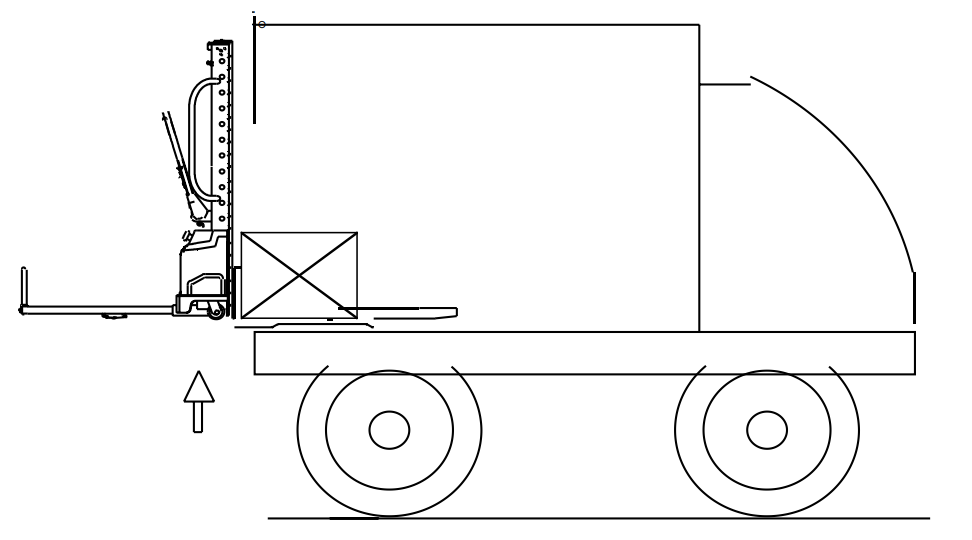

d. Повдигане на рамата и седалката на мачтата:

• Дръжте рамата с една ръка
• Натиснете бутона за спускане, за да повдигнете рамата и платформата на машината



e. Вкарване на платформата и колелата:

• Когато рамата достигне горната крайна позиция, отпуснете бутона за спускане
• Избутайте платформата така, че водещото колело да влезе в превозното средство

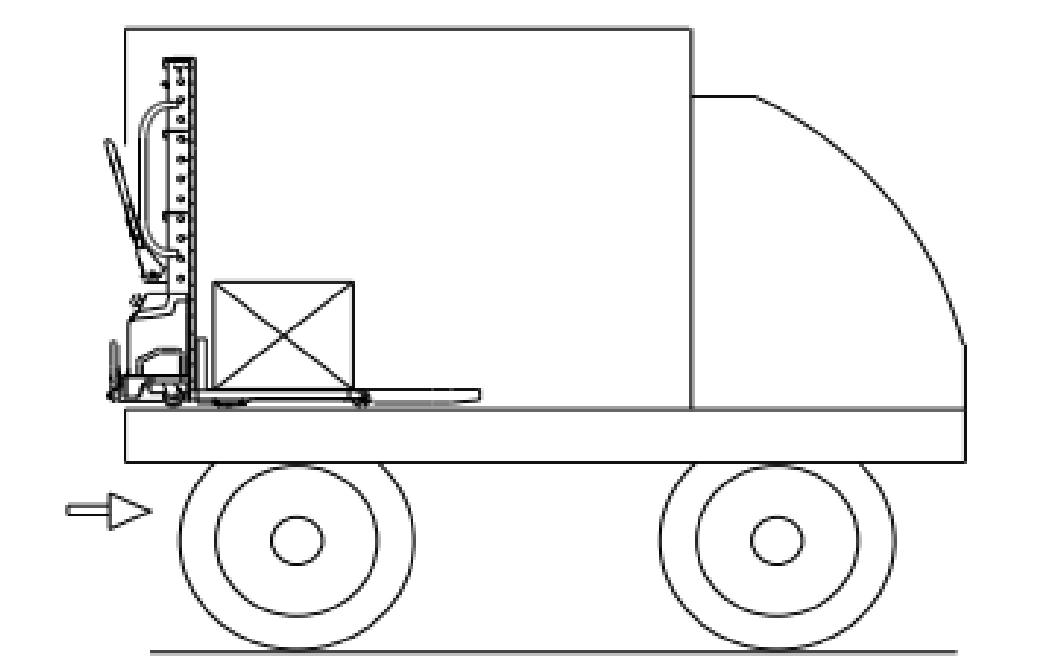

f. Вкарване на машината в превозното средство:

• Натиснете бутона за повдигане, за да повдигнете леко товара
• Избутайте мачтата, за да влезе универсалното колело във вътрешността на превозното средство



g. Паркиране и финални стъпки:

• Натиснете бутона за спускане, за да свалите вилите върху платформата на превозното средство

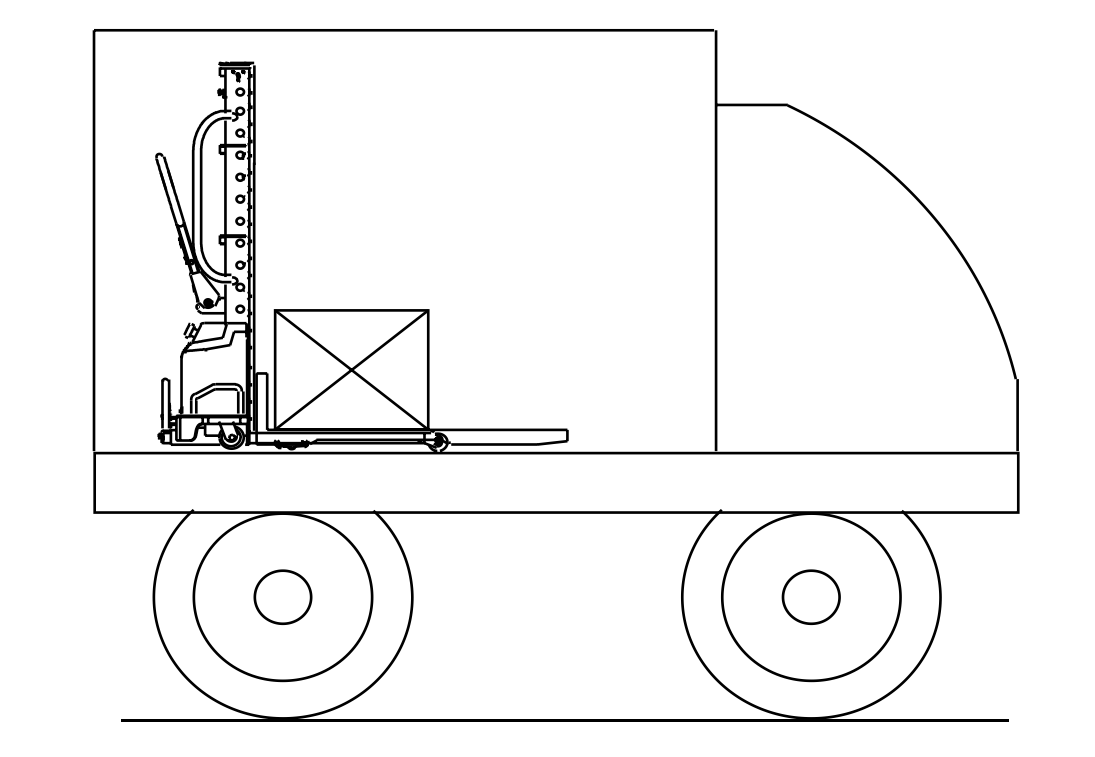

Излизане от товарното отделение и инструкции за работа:

Преди излизане:

a. Позициониране:

• Натиснете бутона за повдигане, за да повдигнете вилите до ръба на превозното средство

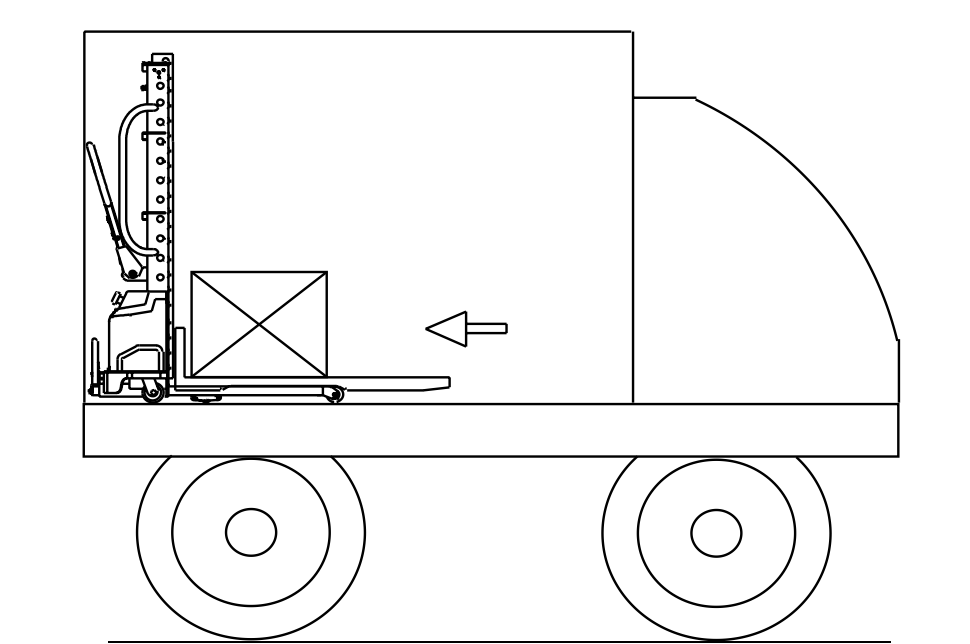

Излизане от товарното отделение:

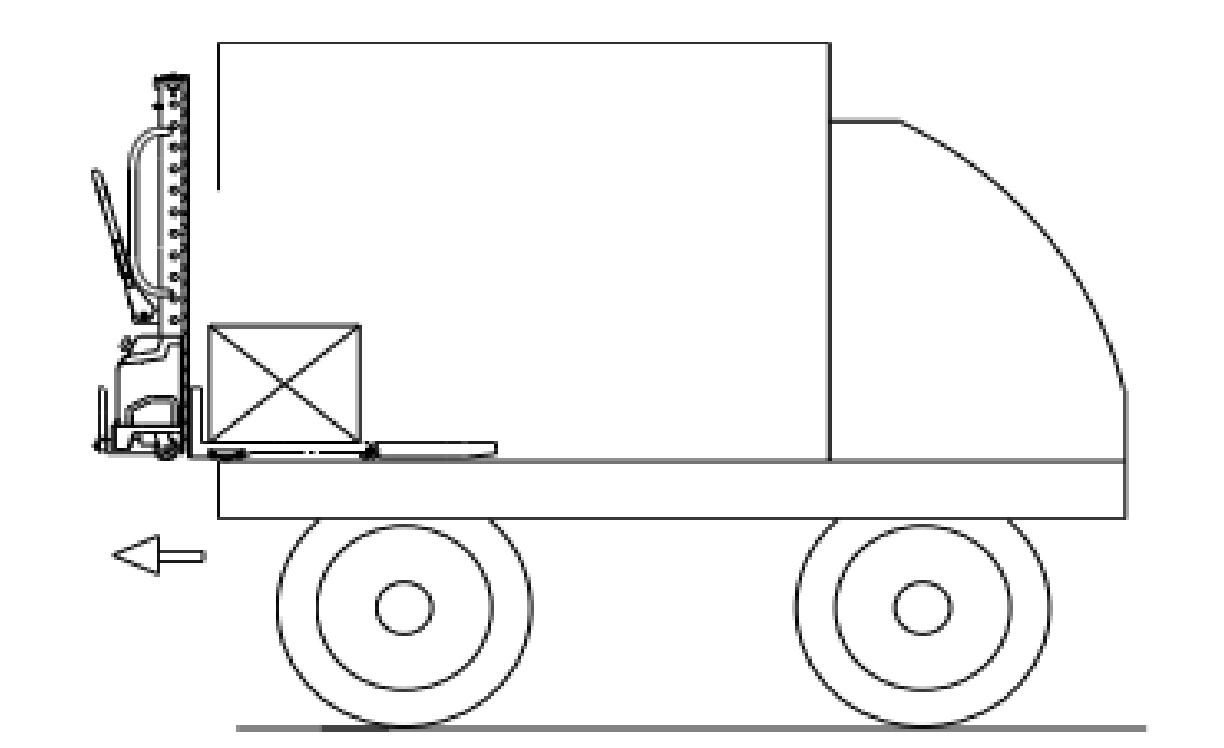

b. Придвижване:

• Придвижвайте машината бавно към изхода на превозното средство
• Натиснете бутона за спускане, за да свалите вилите до платформата

c. Спускане на мачтата:

• Подпрете рамата и изтеглете платформата на машината назад, като я позиционирате отпред назад
• Натиснете бутона за повдигане, за да спуснете рамата

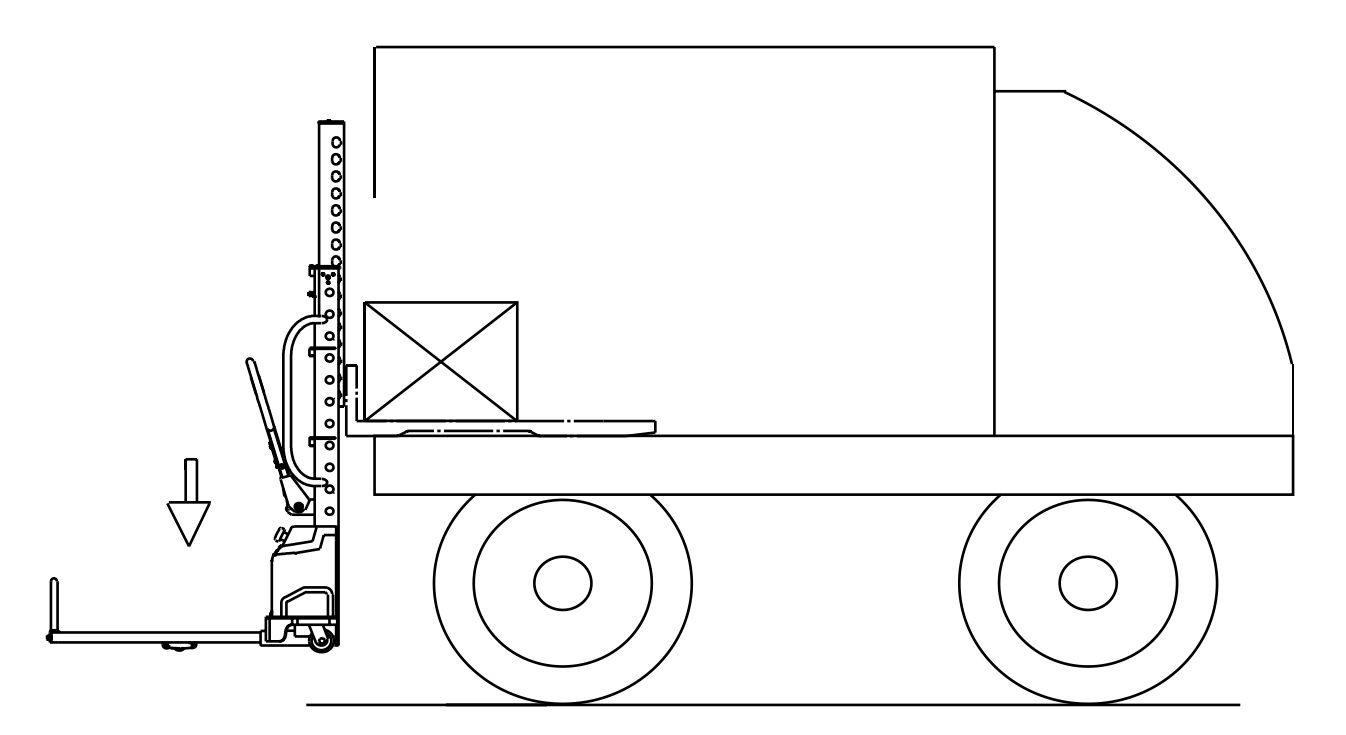

d. Избутване на седалката на мачтата назад:

• Когато рамата е на повече от 5 cm над земята, освободете спирачката и избутайте платформата напред



Излизане и финални стъпки:

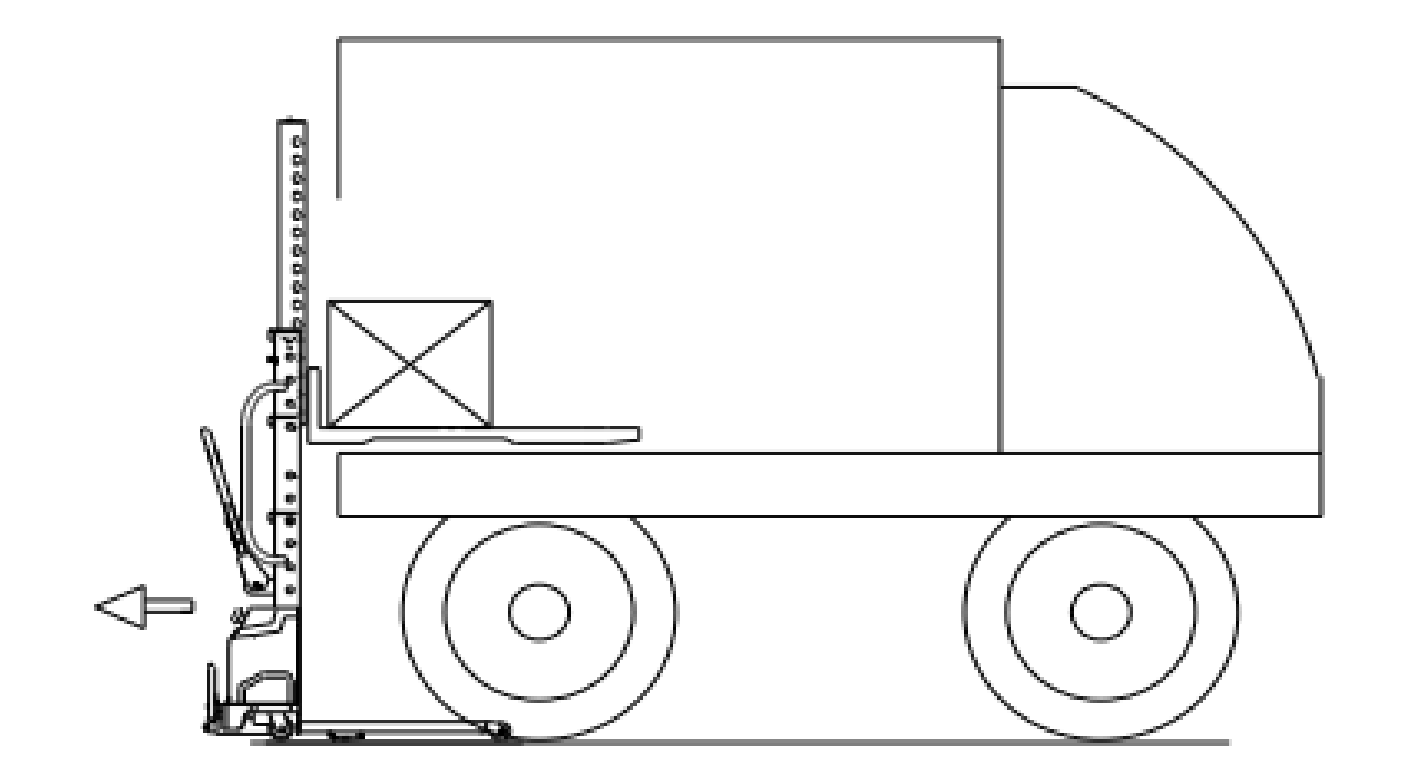

e. Напускане на товарното отделение:

• Натиснете бутона за повдигане, за да спуснете мачтата и седалката на мачтата до земята
• Повдигнете леко вилите
• Придвижете машината, за да излезете от доставното превозно средство

Забележка:

• Винаги се уверявайте, че зоната е свободна от препятствия преди придвижване на стакера
• Следвайте всички указания за безопасност, посочени в ръководството на производителя



Самотоварещ палетен стакер

Отличавайки се отвъд рамките на конвенционален стакер или задна товарна платформа, SMITH представлява значителен напредък в повдигателната техника. Съчетавайки присъщите предимства и на двете, това иновативно оборудване предлага цялостно решение, което води както до съществени икономии на разходи, така и до по-висока оперативна ефективност. Интегрираният дизайн премахва необходимостта от допълнително повдигателно оборудване, значително улеснява процеса на товарене и, по-специално, елиминира нуждата от двойна обработка на палети. Благодарение на удобното управление, машината ускорява операциите и намалява физическото натоварване и умората на персонала, като съществено понижава вероятността от трудови травми, особено в областта на гърба.

Това, което отличава SMITH, е специфичната му способност като единствения полуелектрически стакер/товарач, който самостоятелно се повдига във и извън доставни превозни средства. Тази особеност прави излишна зависимостта от специализирани камиони или разходите за оборудване със задни товарни платформи. Освен това отпада и необходимостта от транспортиране на отделни палетни колички.

Проектиран за съвместимост с палети с отворено дъно, шейни и каси, SMITH е оптимален избор за безпроблемен транспорт на разнообразни тежки изделия. От медицинско и офис оборудване до бяла техника и апаратура за непрекъсваемо захранване, SMITH съчетава удобство, ефективност и универсалност, като променя подхода към обработката на материали в бизнеса.
